Перегрузочная способность усилительного каскада - это его способность без искажений принимать и усиливать входной сигнал, уровень которого превышает номинальный рабочий, но всё ещё находится в пределах допустимых для схемы.
Речь идёт не просто о "максимальном сигнале", а о запасе по перегрузке между нормальным линейным режимом и началом заметных нелинейных искажений или клиппинга.
Короткая и точная аналогия:
Перегрузочная способность - это то, как система ведёт себя, когда на неё давят сильнее, чем она рассчитана.
Лампа - как пружина с вязким демпфером.
Ты давишь сильнее - она сначала сопротивляется, потом начинает поддаваться, замедляться, сжиматься всё мягче. Усилие растёт, но отклик постепенно загустевает. Ты чувствуешь, что предел близко, ещё до того как его пересёк.
Транзистор - как жёсткий упор из металла.
Пока не упёрся - движение линейное. Упёрся - дальше хода нет. Любое дополнительное усилие не даёт результата, а энергия уходит в удар, вибрацию, разрушение формы.
Поэтому перегрузочная способность - это не про "сколько можно дать", а про характер реакции на превышение: мягкое насыщение против жёсткого обрыва.
Физически перегрузка возникает, когда активный элемент каскада (лампа, транзистор, ОУ) выходит из линейной области:
– транзистор входит в насыщение или отсечку,
– лампа упирается в пределы анодного тока или напряжения,
– операционный усилитель достигает предела выходного размаха.
Отдельно стоит отметить ограничение по скорости нарастания выходного напряжения - это не прямой вид перегрузки по амплитуде, а искажение формы сигнала из-за неспособности усилителя следовать за быстрыми изменениями входа. Если вход требует более быстрого изменения, сигнал искажается (становится треугольным на высоких частотах), даже без превышения уровня.
Перегрузочная способность обычно характеризуется:
– максимальной амплитудой входного сигнала без заданного уровня искажений,
– или запасом по уровню, выраженным в децибелах относительно номинального сигнала.
Важно различать:
– динамический диапазон - от шумового порога до перегрузки,
– перегрузочную способность - поведение именно в верхней части этого диапазона, при превышении нормы.
Практический смысл параметра:
каскад с высокой перегрузочной способностью не "сыпется" резко, сохраняет форму сигнала при кратковременных пиках, транзиентах, атаках. Это критично для аудио, измерительной техники и входных каскадов при неопределённом уровне сигнала.
Если сравнивать ламповый и транзисторный усилительные каскады именно по перегрузочной способности, различие носит принципиальный, а не количественный характер. Оно связано с формой нелинейности и тем, как каскад выходит из линейного режима.
У лампового каскада перегрузка наступает плавно. При росте входного сигнала лампа постепенно уходит из линейного участка характеристики. Анодный ток ограничивается мягко, без жёсткой отсечки. В результате форма сигнала искажается постепенно: сначала появляется компрессия, затем растёт доля чётных гармоник (при умеренной перегрузке). Даже при превышении номинального уровня каскад остаётся управляемым, а сигнал - распознаваемым по форме. Однако при сильной перегрузке ламповые каскады также переходят к более жёсткому клиппингу с заметными нечётными гармониками.
В аудио ценится то, как схема ведёт себя после ошибки. В измерениях важно, чтобы схема ошибку не скрывала.
Поэтому лампа выигрывает по субъективной перегрузочной красоте в умеренных режимах, а транзистор - по объективной измерительной пригодности.
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
Суть можно сформулировать так. В аудио ценится то, как схема ведёт себя после ошибки. В измерениях важно, чтобы схема ошибку не скрывала.
Поэтому лампа выигрывает по субъективной перегрузочной «красоте», а транзистор — по объективной измерительной пригодности.
.

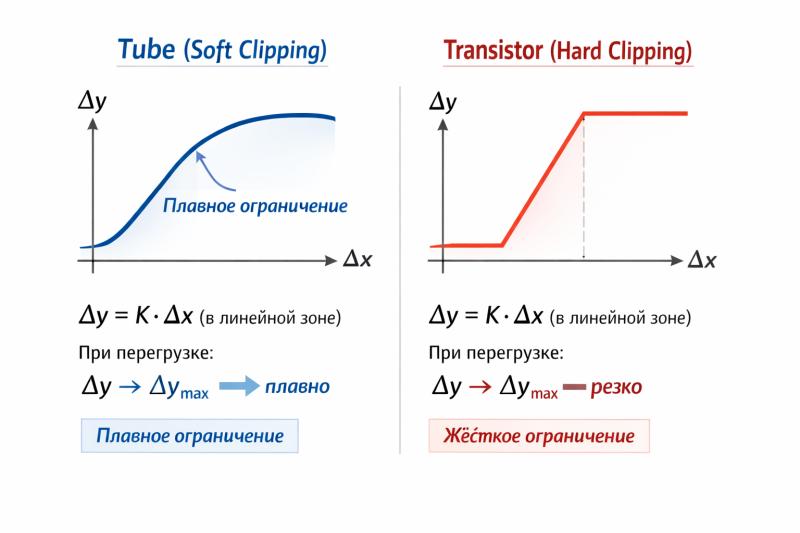

Этот график иллюстрирует разницу в поведении усилительных каскадов на лампах и транзисторах при перегрузке, то есть когда входной сигнал превышает линейный диапазон. Он наглядно показывает концепцию мягкого клиппинга для ламп и жёсткого клиппинга для транзисторов.
График разделён на две части: слева - лампа, справа - транзистор. Давайте разберём его по элементам.
Δx: Это изменение входного сигнала (амплитуда входа). Ось X представляет рост входного уровня.
Δy: Изменение выходного сигнала (амплитуда выхода). Ось Y показывает, как усиливается сигнал.
K: Коэффициент усиления в линейной зоне - там, где каскад работает нормально, без искажений.
Линейная зона (указано на обоих графиках): Здесь Δy = K · Δx, то есть выход пропорционален входу, сигнал усиливается без искажений.
Перегрузка: Когда входной сигнал слишком большой, каскад выходит из линейной зоны, и начинается клиппинг (обрезание сигнала).
График подчёркивает не просто предел, а характер перехода к перегрузке: плавный у ламп или же резкий у транзисторов. Это напрямую связано с перегрузочной способностью.
Левая часть: Tube (Soft Clipping) - Лампа (Мягкое клиппинг)
Кривая: Линия начинается линейно (прямая), но по мере роста Δx постепенно изгибается и плавно приближается к максимуму (Δy_max). Нет резкого обрыва - переход мягкий.
Плавное ограничение (указано синим): "Плавное ограничение". Это означает, что при перегрузке лампа не "обрезает" сигнал резко, а сжимает его (компрессия). Выходной сигнал продолжает расти, но всё медленнее, приближаясь к пределу ассимптотически.
Что происходит физически: Лампа (вакуумная трубка) имеет нелинейную характеристику, где анодный ток ограничивается постепенно).
Искажения появляются плавно: сначала чётные гармоники (при умеренной перегрузке), что субъективно звучит "тепло" в аудио.
При перегрузке: Δy → Δy_max плавно (стрелка указывает на мягкий подход к максимуму). Сигнал остаётся узнаваемым, без резких искажений - идеально для аудио, где пики (транзиенты) не разрушают звук.
Связь с гармониками: В мягком клиппинге преобладают чётные гармоники (при умеренной нагрузке), делая звук "музыкальным". В жёстком - нечётные, вызывающие диссонанс.
В аудио лампы ценят за "красивую" перегрузку. В измерениях транзисторы - за предсказуемость и защиту от скрытых ошибок.
В реальности кривые зависят от схемы (например, с обратной связью клиппинг может смягчаться). Это дополнительные графики. Можно попробовать использовать гибридные схемы. Ламповый преамп (входной каскад): обеспечивает мягкий клиппинг, чётные гармоники и "тёплый" звук. Лампы обрабатывают низкоуровневые сигналы, где нелинейность добавляет музыкальности. Транзисторный выходной каскад: даёт высокую мощность, низкий шум, стабильность и эффективность. Транзисторы (биполярные или MOSFET) управляют нагрузкой, избегая проблем ламп (нагрев).
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
Совмещение "лучшего из двух миров" в аудио без потери контроля.
Подходят для разных жанров - от джаза (где важна теплота) до рока (где нужен контроль пиков). Стабильность достигается через инженерные хитрости, как отдельные блоки питания, чтобы избежать интерференции, и баланс гейна для предотвращения скрытых искажений.
И это эволюция. Однако, без правильного дизайна могут возникнуть проблемы с надёжностью или стоимостью. Требуют качественных компонентов для стабильности, говном не комплектуется.
