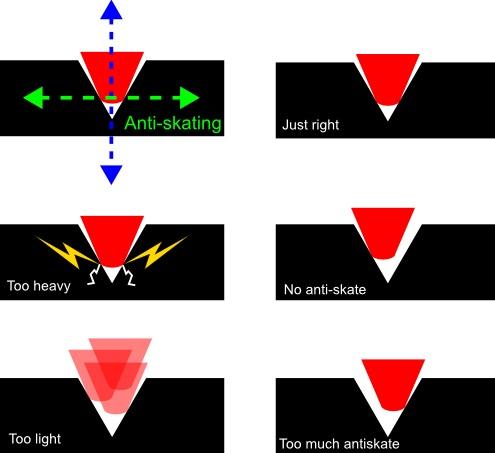

Немного физики. На иглу в звуковой дорожке во время воспроизведения действует центростремительное ускорение, которое стремится вытолкнуть иглу из канавки в направлении центра пластинки. В результате игла гораздо сильнее давит на ту стенку канавки, которая ближе к дырке пластинки, что приводит не только к потере микродинамики считываемого сигнала, который записан на этой стенке канавки, но и к бОльшему износу как самого бока канавки, так и соответствующей грани иглы. И наоборот, под влиянием центростремительного ускорения давление иглы на сторону канавки, которая дальше от центра пластинки, оказывается недостаточным и приводит к искажению формы считываемого сигнала. В итоге получается, что левый канал звучит "глухо", а правый канал "хрипит", потому что сигнал левого канала записан на левой стенке канавки - той, которая ближе к оси вращения пластинки, а сигнал для правого канала находится в профиле правой стенки канавки - той, которая дальше от оси вращения пластинки.

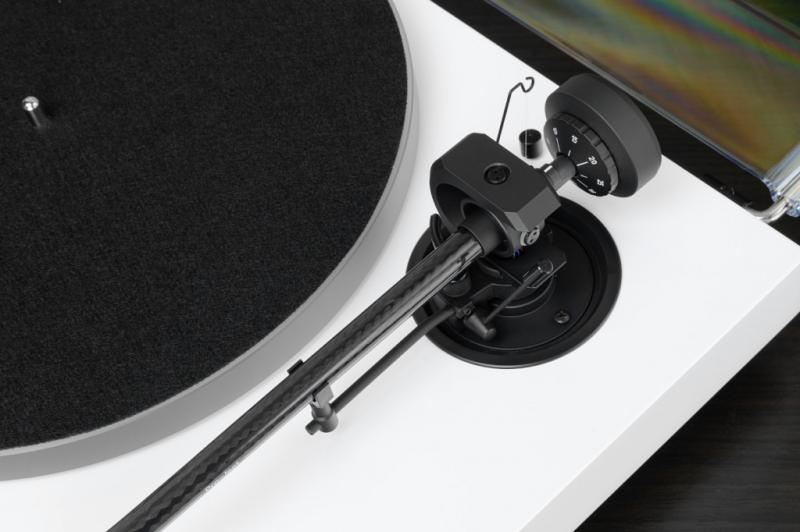

Чтобы давление иглы на стенки канавки распределилось одинаково и оптимально, необходимо настроить антискейтинг. Самая распространённая система антискейтинга — весовая - там где грузик на тонкой леске.
Так как прижимная сила и величина антискейтинга связаны между собой и действуют на иглу одновременно, но в разных направлениях, то логично сперва выставить рекомендуемое изготовителем картриджа вертикальное давление иглы, потому что оно известно, а после уже регулировать антискейтинг.
Для идельно точной настройки понадобится измерительная пластинка и осциллограф. На измерительной пластинке, например, Ortofon Test Record, есть дорожки для проверки отслеживания иглой канавки (tracking) с латерильной (поперечной) записью сигнала 315 гц с разной громкостью: от 50 мкм до 100 мкм с шагом 10 мкм. На осциллограмме будет видно, как распределяется давление иглы на стенки канавки.

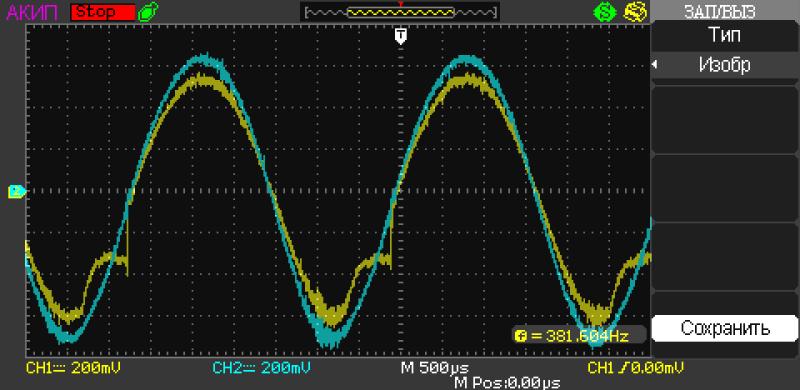

Если прижимная сила (вертикальное давление) недостаточна, то синусоиды будут иметь примерно такой вид:
Когда синусоиды станут более-менее правильной формы, то увеличением/уменьшением антискейтинга следует добиться, чтобы на максимальной амплитуде тестового сигнала 90 мкм и 100 мкм синусоиды левого (желтая) и правого (синяя) каналов были идеально ровные:
Если вес грузика оказывает меньшее воздействие чем нужно, т.е. центростремительное ускорение больше компенсирующего воздействия антискейтинга, то синусоида правого (синий) канала будет иметь изломы:
Если вес грузика оказывает большее воздействие чем нужно, т.е. центростремительное ускорение меньше компенсирующего воздействия антискейтинга, то синусоида левого (желтый) канала будет иметь изломы:
Последний раз редактировалось shurik_pronkin; 01.04.2025 в 21:25.
В итоге получается, что левый канал звучит "глухо", а правый канал "хрипит"
Так и есть повсеместно...
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
shurik_pronkin,
Спасибо!!!
Очень вовремя. Никогда не думал (даже и сопротивлялся) что буду обладателем винилокрута Но вот что-то ёкнуло внутри, приобрёл проигрыватель. Скажу сразу, очень мне зашёл!!! Как и положено, начал с настройки. Вроде всё настроилось, но вот антискейтинг это да!!! По уму без ослика толком не настроить!!!! Это как раз тот случай когда не только слышать, но и видеть надо. Как и насторйка азимута на деках. Хотя, это одно и тоже. Антискейтинг = Азимут.
Последний раз редактировалось vcv10; 23.03.2025 в 16:58.
vcv10, Володь, на катушечном магнитофоне тоже самое с каналами, это слышно на записях с второклашек (основных бытовых магнитофонов СССР). В том и отличие от высшего и первого класса. Если не считать, что на втором классе пассики и ролики, прижимы)). Ноты-203 от Олимпа Но там связано с головками.. ну и конечно же... как настроен проигрыватель с которого подавали.
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
vcv10, какой к тебя проигрыватель-то теперь? Какая игла, штатная винтажная?
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
Дмитрий,
Я как и всегда в аппаратуре стараюсь начинать с низов. Что бы понять, надо мне это или нет. Приобрёл в Японии (успел ещё до последнего пакета санкций) Pioneer PL1200 (линейка 1972года) картридж и игла родные.
Pioneer-1200 Диджейский, прямоприводный
бесщеточный мощный двигатель
Классический и стильный дизайн, который хорошо вписывается в любой интерьер. Возможность регулировки антискейтинга и веса прижима, что позволяет точно настраивать тонарм под конкретные картриджи.
Ручное управление 10 с половиной кило.
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
Диск тяжеленький не новоделка, материалы не китайские, что еще надо-то.
От самого проигрывателя звук ненамного зависит.
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
Корр может надо, картридж покруче... shurik_pronkin подскажет
Даже нашему модератору раздела общения Вере Алексеевне подарили на ДР второго марта винилокрут. Она мечтала спокойно сесть и послушать пластинки. Женщинам тоже надо.
Слова правда сложные типа антискейтинг, центростремительное ускорение напугать могут, а графики все это нужное.
Желтенькая кривая фиговенькая, синенькая на втором графике искажена, все понятно и даже красиво.
__________________ О нас думают плохо лишь те, кто хуже нас. А те, кто лучше нас, им просто не до нас. --Омар Хайям
Обновления по запросу — на Я.Ди. «Мэйл-облако» для тех, кто помогает нашему интернет-проекту, и для тех, кто хотел бы это делать, но пока не знает, как.
Помогая форуму ВТО, вы прежде всего помогаете себе! А не делаете что-то абстрактное для «других», совершенно незнакомых и безразличных вам людей.
shurik_pronkin,
Спасибо!!!
Очень вовремя. Никогда не думал (даже и сопротивлялся) что буду обладателем винилокрута Но вот что-то ёкнуло внутри, приобрёл проигрыватель. Скажу сразу, очень мне зашёл!!! Как и положено, начал с настройки. Вроде всё настроилось, но вот антискейтинг это да!!! По уму без ослика толком не настроить!!!! Это как раз тот случай когда не только слышать, но и видеть надо. Как и насторйка азимута на деках. Хотя, это одно и тоже. Антискейтинг = Азимут.
C осциллографом и тестовой пластинкой просто всё быстрее и точнее будет, чем на слух.
Антискейтинг. Как настроить точно.
Но вот что-то ёкнуло внутри, приобрёл проигрыватель. Скажу сразу, очень мне зашёл!!! Как и положено, начал с настройки. Вроде всё настроилось, но вот антискейтинг это да!!! По уму без ослика толком не настроить!!!! Это как раз тот случай когда не только слышать, но и видеть надо. Как и насторйка азимута на деках. Хотя, это одно и тоже. Антискейтинг = Азимут.
