Как отфильтровывается цифровой шум DSD в ЦАП и АЦП.


Чтобы отрезать цифровой шум DSD потока на выходе дельта-сигма модулятора в ЦАП\АЦП после цифрового фильтра добавлен дециматор, который прореживает отсчеты, снижая таким образом частоту дискретизации:

https://i124.fastpic.org/big/2024/10...4456fbcee3.jpg

https://i124.fastpic.org/big/2024/10...3a2c9f4fa9.jpg

Последовательность такая:

с выхода дельта-сигма модулятора ШИМ поток 1 бит 2,8224 МГц\3,072 МГц поступает на вход цифрового фильтра, который в зависимости от вида АЦП\ЦАП и его установок преобразует его в PCM 16 бит\24 бит\32 бит 768 кГц\384 кГц и этот PCM поток там же, в цифровом фильтре, подвергается децимации - т.е. частота дискретизации намеренно снижается вплоть до 44.1 кГц\48 кГц для того, чтобы отрезался высокочастотный участок частотного диапазона, где сконцентрирован весь шум квантования ДС модулятора:

DSD сигнал после цифрового фильтра уже в формате PCM 24 бит 352,8 кГц

https://i124.fastpic.org/big/2024/10...f4a258634e.jpg

PCM 24 бит 352,8 кГц после дециматора 24 бит 192 кГц

https://i124.fastpic.org/big/2024/10...ecd8670a47.jpg

PCM 24 бит 192 кГц после дециматора 24 бит 96 кГц

https://i124.fastpic.org/big/2024/10...7bccb7a4c1.jpg

PCM 24 бит 96 кГц после дециматора 24 бит 48 кГц

https://i124.fastpic.org/big/2024/10...2db05fcb7e.jpg

Как видно, цифровой шум весь отрезан и аналоговому фильтру осталось лишь сгладить "ступеньки" и пилу на ВЧ.

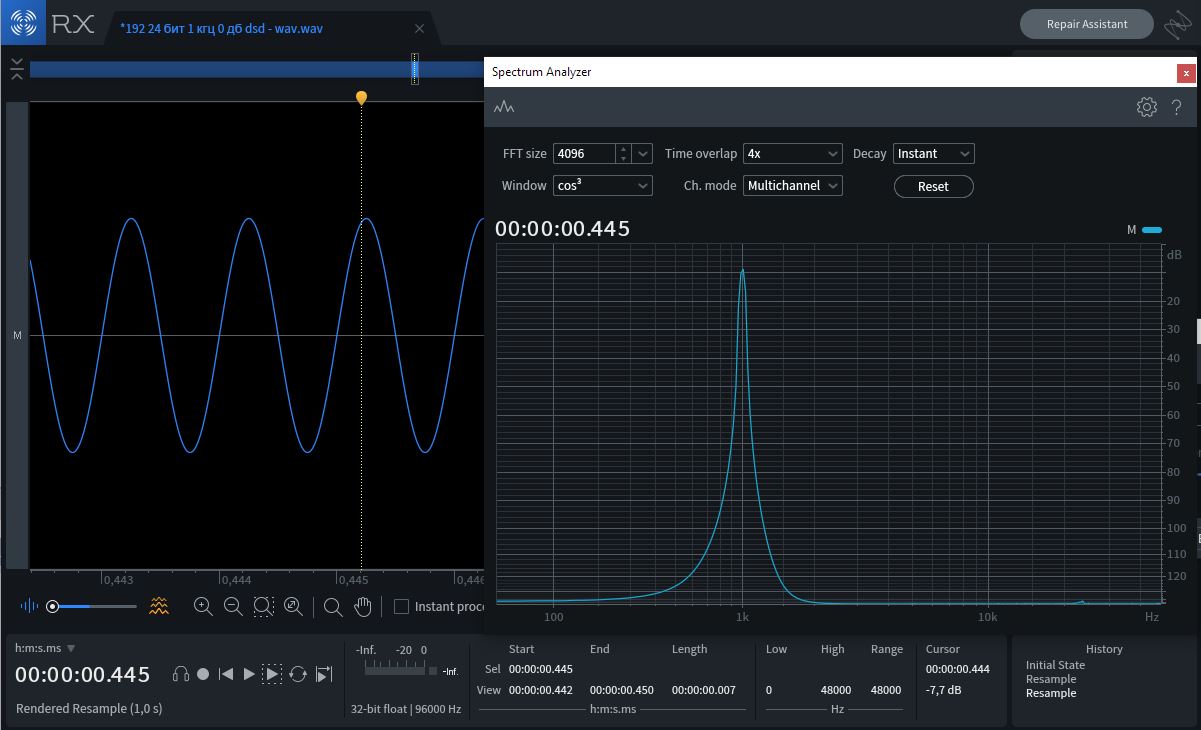

Если частота дискретизации нужна больше 44.1 кГц\48 кГц, то происходит обратный процесс децимации - интерполяция, т.е. добавление отсчетов, но уже без хвоста цифрового шума:

https://i124.fastpic.org/big/2024/10...50592e8353.jpg

https://i124.fastpic.org/big/2024/10...271dbc97c7.jpg

shurik_pronkin,
Юра, расскажи своими словами,
как цифровая обработка: децимация, дитеринг (dithering), нойз-шейпинг (noise shaping) и интерполяция
влияют на звук?

=============
